01 — Skenovanie

Digitálne dvojča existujúcej stavby

Pôvodná dokumentácia k starším stavbám býva neúplná a so skutočnosťou nesedí. Laserové skenovanie nahrádza ručné premeriavanie: priestor zaznamená v celku a v podobe, v akej dnes stojí.

prístroj: Matterport Pro3
určenie: pasportizácia, projekt, prezentácia
formáty: E57, XYZ, OBJ

02 — Mračno bodov

Skener meria vzdialenosti k okolitým povrchom rýchlosťou stotisíc bodov za sekundu. Z jedného stanoviska tak vznikne asi pol druha milióna bodov; v spracovaní sa jednotlivé skeny zaregistrujú do súvislého celku — mračna bodov.

Je to verná digitálna kópia stavby, digitálne dvojča. Nesie skutočné rozmery, vybočenia stien aj priehyby stropov. Meria sa v ňom, kreslí sa priamo doň a možno sa k nemu vrátiť po rokoch bez opakovanej obhliadky.

Zameranie meštianskeho domu obsahuje 38 miliónov bodov — uličnú fasádu, klenby, dvor aj záhradný múr — a vzniklo počas jedného výjazdu.

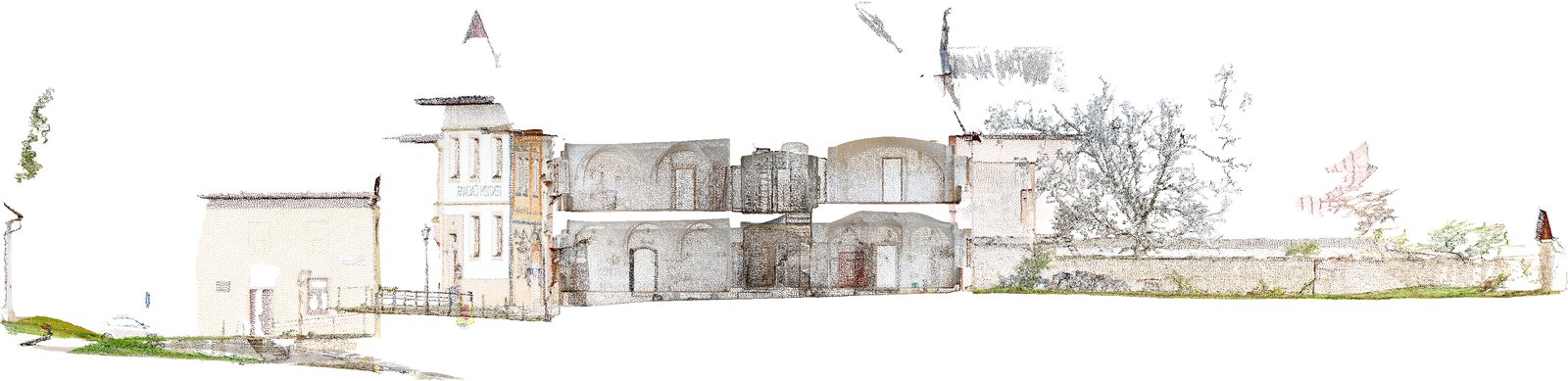

Bočný pohľad na meštiansky dom vykreslený z mračna bodov — Klenby, uličná fasáda aj záhradný múr sú namerané body, nie kresba.

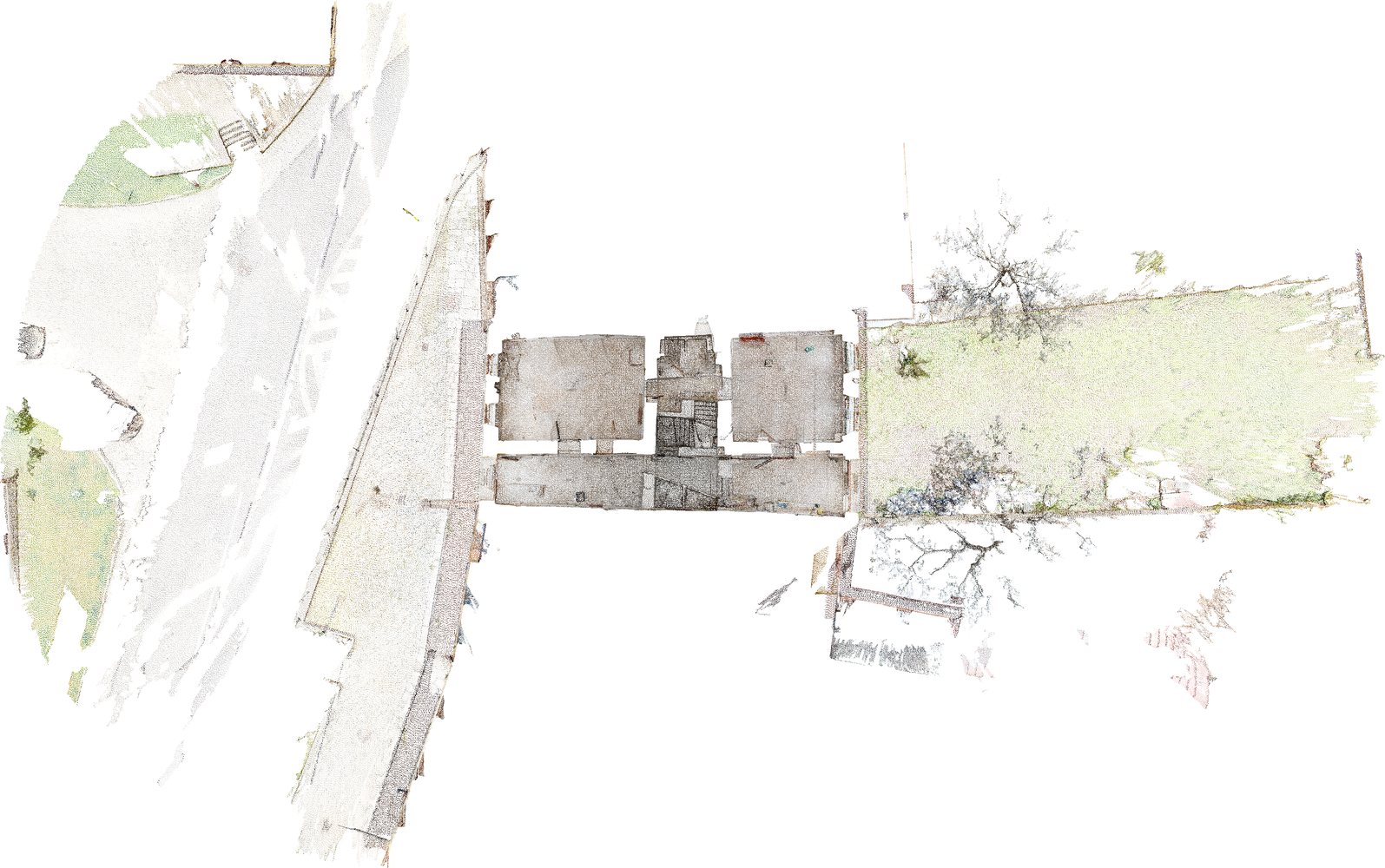

Pohľad zhora na mračno bodov — dispozícia domu, predpolie do námestia a záhrada — Ten istý záznam zhora. Dispozícia, predpolie do námestia a záhrada za domom.

03 — Ukážka zamerania

Meštiansky dom v pamiatkovej rezervácii. Pozeráte sa na názornú ukážku pre web — 500 000 bodov, ktoré sa v mieste pohľadu dopĺňajú. Pôvodný výstup zo zamerania má 38 miliónov bodov.Zameranie a spracovanie mračna: Ing. arch. Ján Kovalčík. Údaje sú zverejnené na ukážku, ďalšie použitie upravujú licenčné podmienky.

04 — Priebeh zamerania

Meriame kamerou Matterport Pro3. Zaznamenáva stotisíc bodov za sekundu, jedno stanovisko trvá do dvadsiatich sekúnd a v zábere má 360° vodorovne a 295° zvislo. Dosah je sto metrov, presnosť ± 20 mm na desiatich metroch. Meria v interiéri aj vonku na priamom slnku.

Meranie na mieste: Kamera sa osádza na stanoviská tak, aby sa ich zábery prekrývali; prekryv je podmienkou registrácie. Objekt sa nevypratáva a prevádzka ani bývanie sa neprerušujú.
Spracovanie: Skeny sa zaregistrujú do spoločného súradnicového systému, odstráni sa šum a pohyblivé objekty, ktoré do záznamu vstúpili počas merania.
Odovzdanie: Mračno vo zvolenom formáte, výkresy skutkového stavu alebo prehliadka — podľa toho, čo bude na zameranie nadväzovať.

05 — Výstupy

Mračno bodov: V E57 pre CAD a BIM, vo formáte XYZ ako zafarbené mračno. Kreslí sa priamo doň, nie do prekresleného náčrtu. E57 je súčasťou dodávky, neúčtuje sa osobitne.
Výkresy skutkového stavu: Pôdorysy, rezy a pohľady odvodené priamo z mračna.
Virtuálna prehliadka: Prístupná odkazom. Slúži na konzultácie na diaľku a na obhliadku pre dodávateľov bez cesty na miesto.
Priestorový model s textúrami: Sieť v OBJ. Podklad pre vizualizáciu alebo pre model v BIM.

06 — Pre koho meriame

Skener používame predovšetkým na vlastných zákazkách a pri rekonštrukciách sa bez neho už nezaobídeme. Návrh vzniká nad nameraným stavom, nie nad odhadom, a odpadli opakované cesty na miesto domeriavať to, čo v pôvodnej dokumentácii chýbalo.

To isté zameranie ponúkame aj mimo vlastných projektov. Slúži na pasportizáciu budov, na projekčné podklady a na prezentáciu priestoru. Objednávajú si ho projekčné kancelárie, ktoré potrebujú kresliť do skutočného stavu, stavebné firmy pri oceňovaní rekonštrukcií, správcovia budov bez zachovanej dokumentácie a majitelia starších domov pred prestavbou.

Opodstatnené je tam, kde návrh závisí od skutočného stavu: pri rekonštrukciách, nadstavbách a pri členitých alebo rozsiahlych objektoch. Pri jednoduchom pravouhlom priestore je ručné zameranie rýchlejšie.

07 — Historické stavby a pamiatky

Pri pamiatkovo chránenej stavbe je zameranie súčasne dokumentáciou stavu pred zásahom. Zaznamená profily ríms, krivky klenieb aj kamenné ostenia v tvare, v akom sa dnes nachádzajú — teda aj to, čo sa obnovou zmení. Ručným meraním sa takéto tvary zachytiť nedajú.

Pamiatkovo chránené sú aj meštianske domy v mestskej pamiatkovej rezervácii Spišská Sobota, kde ateliér pracuje. Mračno z takého zamerania slúži projektu obnovy a zároveň zostáva dokladom o východiskovom stave.

08 — Hranice metódy

Skener zaznamenáva povrchy. Skladbu konštrukcie, stav krovu pod záklopom ani trasy rozvodov z mračna zistiť nemožno — na to slúži sonda alebo stavebno-technický prieskum. V zázname chýbajú aj plochy zakryté zariadením. Zameranie stavby zároveň nenahrádza geodetické zameranie pozemku pre kataster.

Presnosť ± 20 mm zodpovedá pasportizácii, projektu aj prezentácii. Výrobné zameranie — výplne otvorov, zámočnícke a stolárske konštrukcie — sa z mračna nerobí; to sa meria na mieste ručne, tesne pred výrobou.

09 — Časté otázky

Treba priestor pred meraním vypratať?: Nie. Skener zaznamená to, na čo dovidí; plochy zakryté nábytkom v mračne chýbajú. Ak sú podstatné, dohodne sa doplnkové meranie.
Dá sa merať v obývanom objekte?: Áno. Osoby v pohybe sa zo záznamu odstraňujú pri spracovaní, prevádzku ani bývanie prerušovať netreba.
Ako je to v exteriéri a za zlého počasia?: Za sucha bez obmedzení. Dážď a sneh vnášajú do merania šum, hustá hmla ho znemožňuje.
Zmeria skener sklo a zrkadlá?: Nie spoľahlivo. Priehľadné a lesklé plochy sa v mračne javia ako otvory alebo odrazy a dopĺňajú sa ručným meraním.
K stavbe sa nezachovala nijaká dokumentácia.: To je najčastejší dôvod zamerania. Výkresy vznikajú priamo z mračna, staršie podklady na ne potrebné nie sú.
Komu patrí výsledok merania?: Mračno sa odovzdáva vrátane surových dát. Ďalšie spracovanie nie je viazané na nás ani na konkrétny softvér.

Dopyt na zameranie

Napíšte nám plochu, počet podlaží a či je objekt v prevádzke. Ozveme sa s návrhom postupu a cenou.
